اسیلوسکوپ، مولتی متر و فانکشن ژنراتور زویی ZOYI مدل ZT-706S
۲۸,۴۰۰,۰۰۰تومان
اسیلوسکوپ مولتیمتر و فانکشن ژنراتور زویی ZT-706S با دو کانال 50MHz، مولتیمتر True RMS و فانکشن ژنراتور 10MHz عرضه میشود. مولد سیگنال داخلی آن شش شکل موج سینوسی، مربعی، مثلثی، نیمموج، تمامموج و دندانهارهای تولید میکند.
موجود در انبار
توضیحات

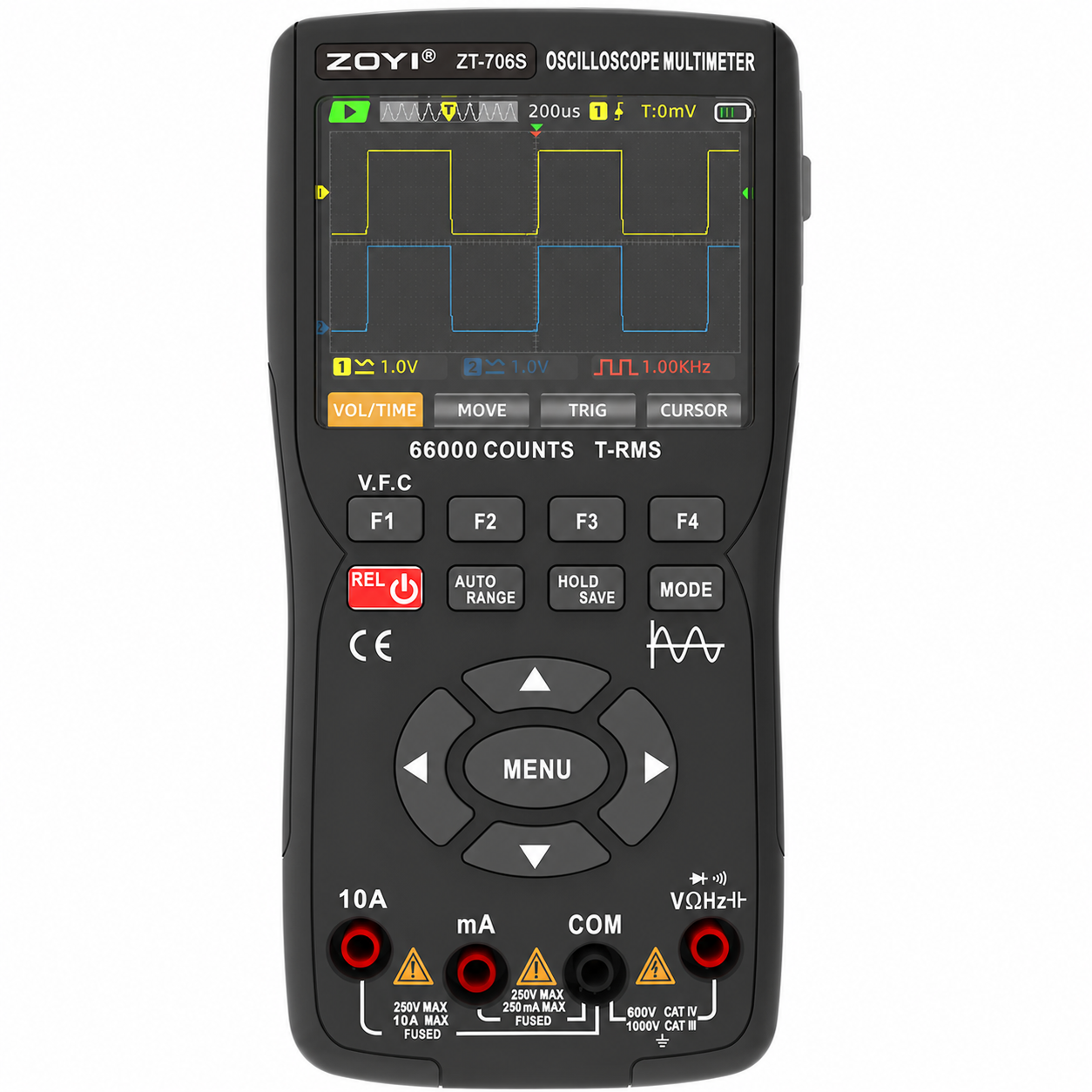

اسیلوسکوپ مولتیمتر و فانکشن ژنراتور زویی ZT-706S

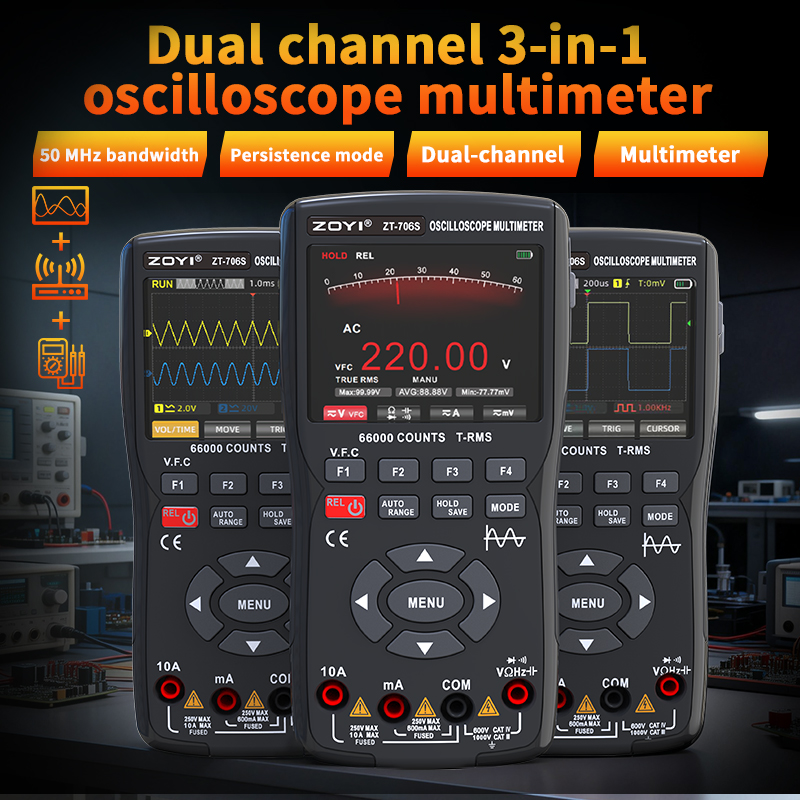

اسیلوسکوپ مولتیمتر و فانکشن ژنراتور زویی ZT-706S یک ابزار اندازهگیری حرفهای و قابلحمل سهکاره از برند ZOYI است که اسیلوسکوپ دیجیتال دوکاناله، مولتیمتر True RMS و مولد سیگنال را در یک بدنه ترکیب میکند.
فانکشن ژنراتور
در مقایسه با مدل ZT-703S، بخش فانکشن ژنراتور ZT-706S بهطور محسوسی قویتر شده و فرکانس خروجی بعضی شکلموجها به چند مگاهرتز رسیده است. مولتیمتر دستگاه نیز با وضوح نمایش 66,000 شمارش، دقت و تفکیکپذیری بسیار بالایی در میان مولتیمترهای دستی زویی و بسیاری از مدلهای موجود در بازار ارائه میدهد.
رابط کاربری واضح و نمایشگر رنگی IPS تمامدید 3.5 اینچی، مشاهده همزمان شکل موج و دادههای اندازهگیری را ساده میکند.
ویژگیهای اسیلوسکوپ مولتیمتر زویی ZT-706S
- اسیلوسکوپ دوکاناله با پهنای باند آنالوگ 50MHz
- نرخ نمونهبرداری بلادرنگ 200MSa/s در حالت عادی و تا 280MSa/s در حالت پرسرعت
- مولتیمتر True RMS با نمایش حداکثر 66000 شمارش و انتخاب رنج خودکار/دستی
- فانکشن ژنراتور داخلی با 6 نوع شکل موج
- نمایشگر رنگی IPS تمامدید 3.5 اینچ

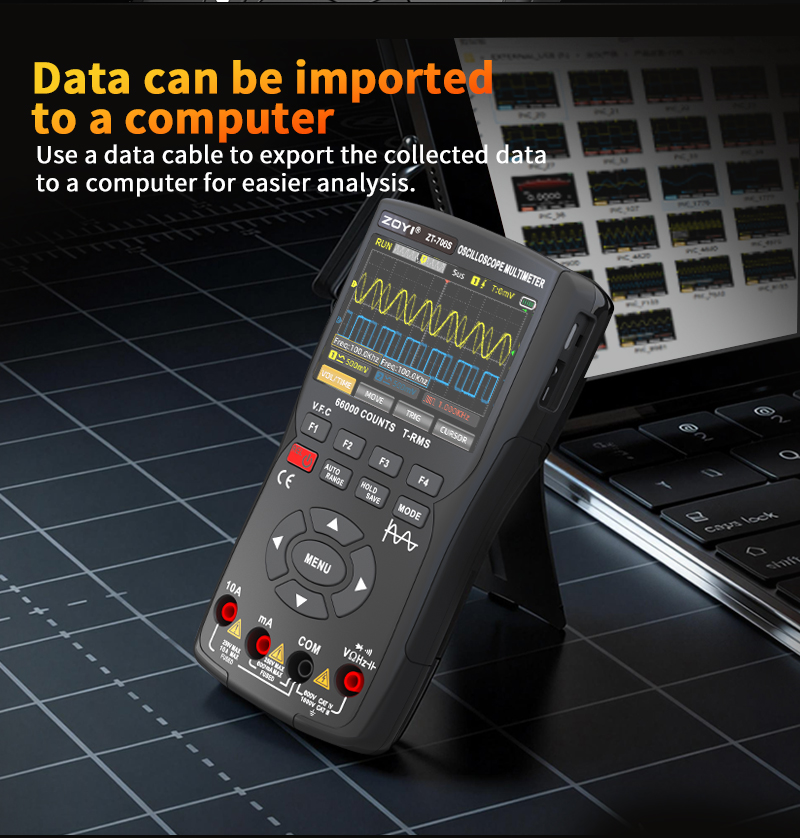

- ذخیره شکل موج، انتقال داده به رایانه و قابلیت ارتقای Firmware از طریق USB
- باتری لیتیومی 18650 با ظرفیت 3400mAh و کارکرد پیوسته تا حدود 8 ساعت
مشخصات اسیلوسکوپ
| تعداد کانال | 2 کانال |
| پهنای باند آنالوگ | 50MHz |
| نرخ نمونهبرداری | 200MSa/s عادی، 280MSa/s پرسرعت |
| عمق حافظه | تا 128Kbyte |
| بازه Time Base | 10ns/div تا 20s/div |
| حساسیت عمودی | 20mV/div تا 10V/div |
| کوپلینگ ورودی | DC / AC |
| امپدانس ورودی | 1MΩ، حدود 16pF |
| تضعیف پراب | 1X و 10X |
| حداکثر ورودی اسیلوسکوپ | در 1X کمتر از 150V و در 10X کمتر از 300V (مجموع DC و پیک AC) |
| زمان خیز | کمتر از 10ns |
| دقت Time Base | 20ppm |
| حالتهای تریگر | Auto، Normal و Single؛ لبه صعودی و نزولی |
| حالتهای نمایش | YT، XY و Roll |
| اندازهگیری خودکار | دوره، فرکانس، Vpp، بیشینه، کمینه، RMS، Duty Cycle و فرکانسمتر |
مشخصات فانکشن ژنراتور، مولد سیگنال و مولد شکل موج

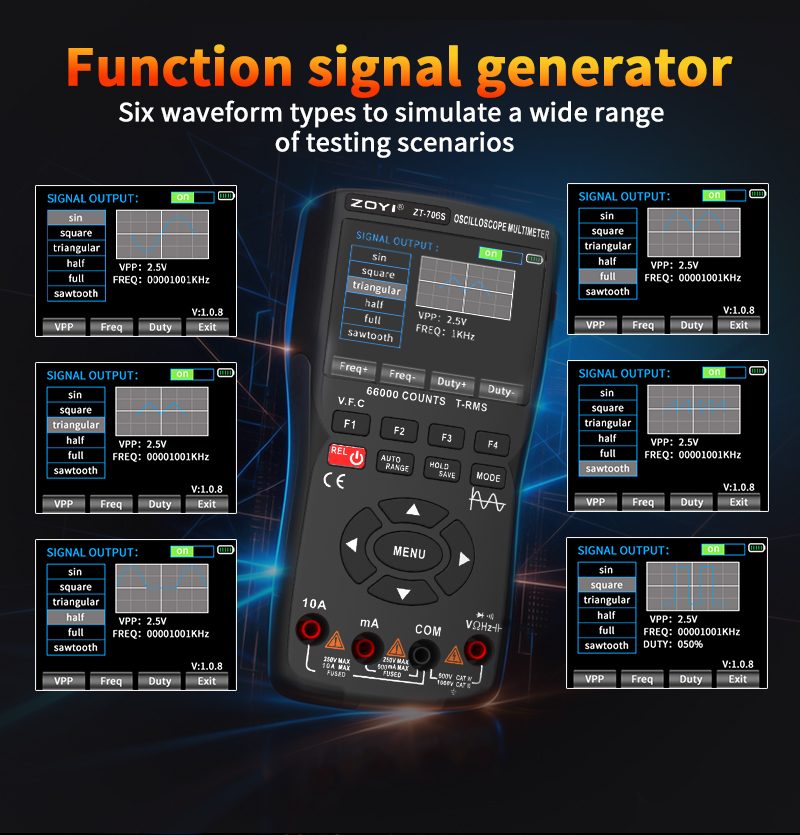

فانکشن ژنراتور داخلی ZT-706S که با نامهای مولد سیگنال، سیگنال ژنراتور و مولد شکل موج نیز شناخته میشود، برای تست مدار، بررسی پاسخ فرکانسی و عیبیابی بردهای الکترونیکی کاربرد دارد. این بخش امکان تولید موج سینوسی، مربعی، مثلثی، نیمموج، تمامموج و دندانهارهای را فراهم میکند و فرکانس، دامنه و Duty Cycle سیگنال خروجی از طریق منوی دستگاه تنظیم میشود.
- موج سینوسی تا 10MHz
- موج مربعی، مثلثی، نیمموج و تمامموج تا 2MHz
- موج دندانهارهای تا 200kHz
قابلیتهای مولتیمتر

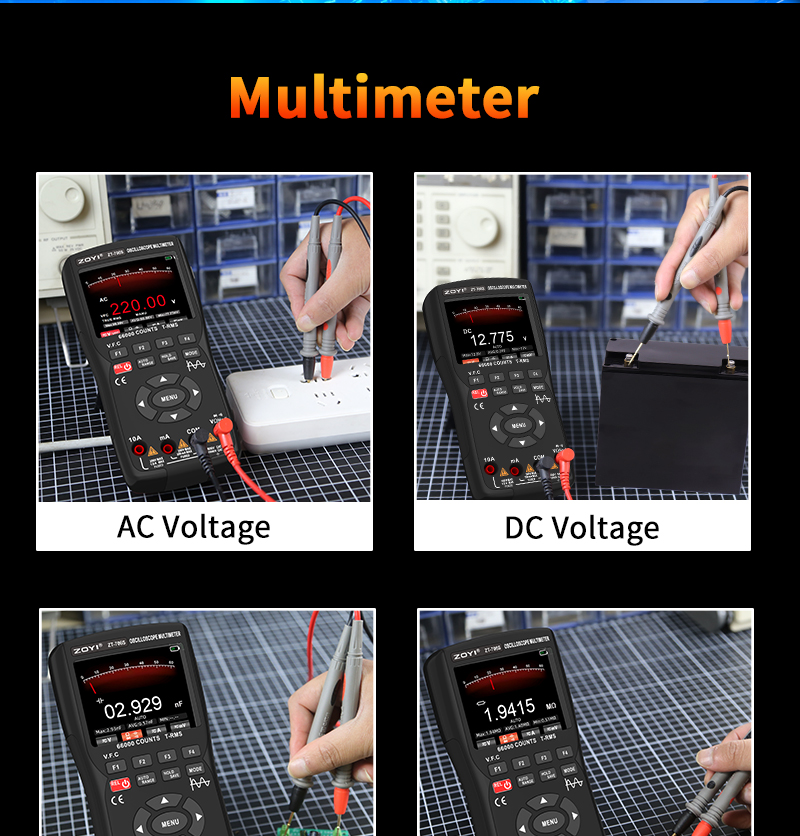

مولتیمتر 66000 شمارش True RMS دستگاه از اندازهگیری ولتاژ و جریان AC/DC، مقاومت، ظرفیت خازنی، فرکانس، دیود و پیوستگی پشتیبانی میکند. انتخاب رنج خودکار و دستی، نگهداری داده، نمایش حداقل/حداکثر/میانگین، اندازهگیری V.F.C با مقاومت بهتر در برابر تداخل، هشدار باتری ضعیف و خاموشی خودکار نیز در نظر گرفته شده است. نرخ نمونهبرداری مولتیمتر حدود 3 بار در ثانیه است.
مقایسه دقیق ZOYI ZT-706S با ZT-702S و ZT-703S
در دسته اسیلوسکوپهای دستی زویی موجود در مولتیران، سه مدل ZT-702S، ZT-703S و ZT-706S عرضه میشوند. جدول زیر بر اساس مشخصات درجشده در دفترچه راهنمای هر مدل تنظیم شده است.
| مشخصه | ZT-702S | ZT-703S | ZT-706S |
|---|---|---|---|
| ساختار دستگاه | اسیلوسکوپ + مولتیمتر | اسیلوسکوپ + مولتیمتر + فانکشن ژنراتور | اسیلوسکوپ + مولتیمتر + فانکشن ژنراتور |
| تعداد کانال اسیلوسکوپ | 1 کانال | 2 کانال | 2 کانال |
| پهنای باند | 10MHz | 30MHz عادی؛ 50MHz پرسرعت | 30MHz عادی؛ 50MHz پرسرعت |
| نرخ نمونهبرداری بلادرنگ | 48MSa/s | 200MSa/s عادی؛ 280MSa/s پرسرعت | 200MSa/s عادی؛ 280MSa/s پرسرعت |
| عمق حافظه | حداکثر 64Kbyte | حداکثر 128Kbyte | حداکثر 128Kbyte |
| نمایشگر | IPS رنگی 2.8 اینچ | IPS رنگی 3.5 اینچ | IPS رنگی 3.5 اینچ |
| وضوح نمایش مولتیمتر | 9,999 شمارش | 25,000 شمارش | 66,000 شمارش |
| True RMS و انتخاب رنج | دارد؛ خودکار و دستی | دارد؛ خودکار و دستی | دارد؛ خودکار و دستی |
| فانکشن ژنراتور | ندارد | 6 شکل موج؛ تنظیم با واحد Hz و kHz؛ دفترچه سقف جداگانه هر موج را اعلام نکرده است | سینوسی تا 10MHz؛ مربعی، مثلثی، نیمموج و تمامموج تا 2MHz؛ دندانهارهای تا 200kHz |
| اندازهگیری دما | دارد؛ حدود 20- تا 1000°C | در دفترچه ذکر نشده است | در دفترچه ذکر نشده است |
| باتری | یک باتری 18650 | یک باتری 18650 | 18650 با ظرفیت 3400mAh؛ تا حدود 8 ساعت کارکرد |
کدام مدل برای شما مناسبتر است؟
- ZT-702S: برای بودجه کمتر، کارهای عمومی و اندازهگیری دما؛ با یک کانال و پهنای باند 10MHz.
- ZT-703S: برای اسیلوسکوپ دوکاناله 50MHz، مولتیمتر 25,000 شمارش و تولید شش نوع شکل موج.
- ZT-706S: برای مولتیمتر 66,000 شمارش، باتری قویتر و فانکشن ژنراتور با خروجی فرکانسی بالاتر.
نتیجه: برتری اصلی ZT-706S نسبت به ZT-703S در تعداد کانال یا پهنای باند اسیلوسکوپ نیست؛ هر دو دوکاناله، 50MHz و 280MSa/s هستند. تفاوت مهم ZT-706S در مولتیمتر 66,000 شمارش و توان خروجی بالاتر فانکشن ژنراتور است.
مشخصات فیزیکی و محیطی
- ابعاد: 177 × 89 × 40 میلیمتر
- وزن: حدود 390 گرم؛ حدود 340 گرم بدون باتری
- جنس بدنه: ABS + TPE
- باتری: یک عدد 18650 لیتیومی
- دمای کار: 0 تا 40 درجه سانتیگراد؛ رطوبت کاری کمتر از 75٪
- دمای نگهداری: 20- تا 60 درجه سانتیگراد؛ رطوبت نگهداری کمتر از 80٪
نکته ایمنی: حدود ورودی هر حالت و نسبت تضعیف پراب باید دقیقاً مطابق دفترچه رعایت شود. پیش از اندازهگیری مدارهای دارای ولتاژ خطرناک، بخش ایمنی دفترچه را مطالعه کنید.
توضیحات تکمیلی
| ابعاد مولتی متر | 177 × 89 × 40 میلیمتر |
|---|---|
| وزن مولتی متر | 390 گرم (340 گرم بدون باتری) |
| گارانتی | گارانتی 9 ماه مولتیران |
| صفحه نمایشگر | نمایشگر رنگی 3.5 اینچی IPS تمامدید |
| پهنای باند اسیلوسکوپ | 50MHz، دو کانال |
| Real-time sampling | 200MSa/s در حالت عادی، 280MSa/s در حالت پرسرعت |
| Horizontal-record length | حداکثر 128Kbyte |
| Input resistance | 1MΩ، حدود 16pF |
| Input Probe attenuation | X1، X10 |
| Max input voltage | در X1 کمتر از 150V، در X10 کمتر از 300V (مجموع DC و پیک AC) |
| Horizontal-Sample rate range | 1.5Sa/s تا 280MSa/s |
| Horizontal-Waveform interpolation | (sin x)/x |
| Horizontal-Sweep speed range | 10ns/div تا 20s/div |
| Horizontal-Time Base Accuracy | 20ppm |
| Vertical-sensitivity | 20mV/div تا 10V/div |
| Vertical-Displacement range | 4 خانه در جهت مثبت و منفی |
| Trigger method | Auto، Normal، Single |
| Trigger edge | لبه صعودی و لبه نزولی |
| فانکشن ژنراتور | سینوسی تا 10MHz, مربعی تا 2MHz, مثلثی تا 2MHz, نیمموج تا 2MHz, تمامموج تا 2MHz, دندانهارهای تا 200kHz |
| دامنه جریان DC | از 0.001mA تا 10.000A |
| دامنه جریان AC | از 0.001mA تا 10.000A؛ پاسخ فرکانسی 40Hz تا 1kHz |
| دامنه ولتاژ DC | از 0.001mV تا 1000.0V |
| دامنه ولتاژ AC | از 0.001mV تا 750.0V؛ پاسخ فرکانسی 40Hz تا 1kHz |
| مقاومت | از 0.01Ω تا 66.000MΩ |
| ظرفیت خازنی | از 0.001nF تا 9.999mF |
| شمارش | تا 66,000 شمارش |
| True RMS | دارد |
| گستره یابی | اتوماتیک و دستی |
| Safety-Rating | CAT III 1000V، CAT IV 600V |
| نوع باتری | 1 عدد باتری لیتیومی 18650 با ظرفیت 3400mAh؛ کارکرد تا حدود 8 ساعت |
| سایر مشخصات | اسیلوسکوپ دوکاناله 50MHz, حالتهای نمایش YT، XY و Roll, ذخیره شکل موج و تصویر, انتقال داده و ارتقای Firmware از طریق USB Type-C, FFT، Cursor و Persistence, اندازهگیری MIN/MAX/AVG، Data Hold، REL و V.F.C |

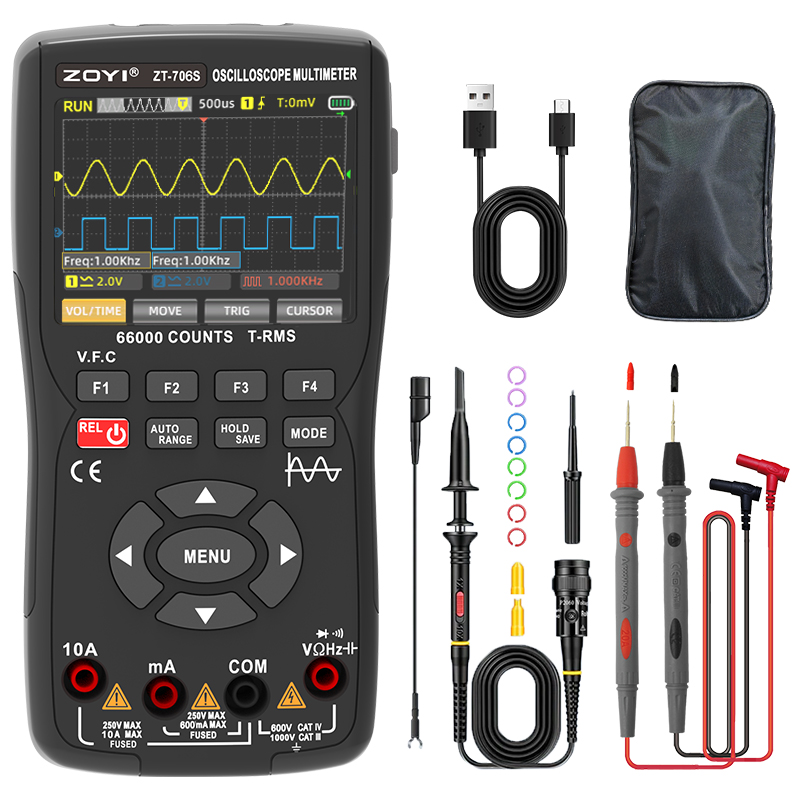

| اقلام همراه | دستگاه ZT-706S, یک پراب اسیلوسکوپ, پرابهای مولتیمتر, کابل USB Type-C, کیف حمل, دفترچه راهنما |
