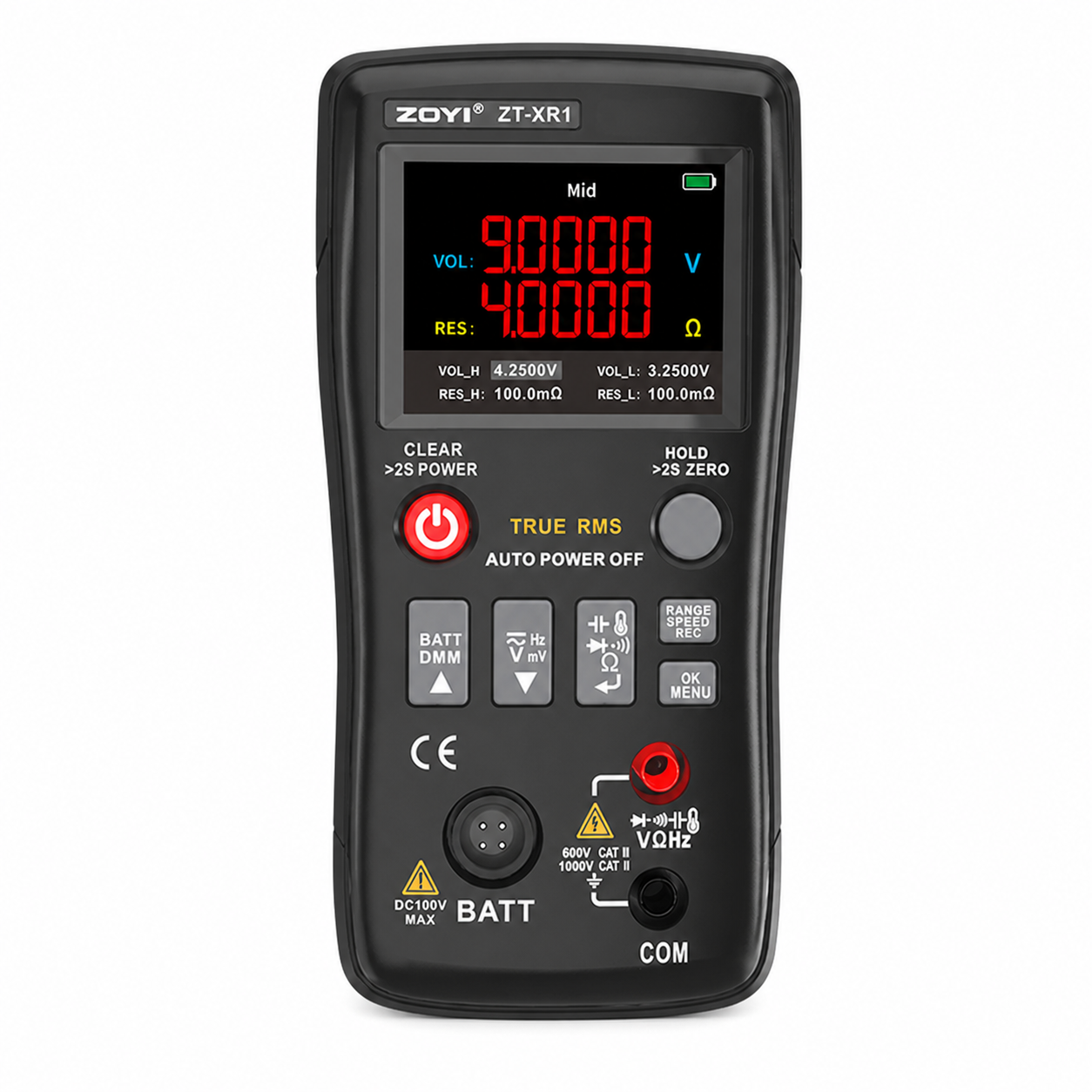

تستر مقاومت داخلی باتری و مولتی متر دیجیتال زویی ZOYI مدل ZT-XR1
۱۴,۸۵۰,۰۰۰تومان
تستر مقاومت داخلی باتری و مولتی متر ZOYI مدل ZT-XR1 با نمایشگر رنگی ۲.۴ اینچ، رزولوشن ۲۵۰۰۰ کانت True RMS و اندازهگیری چهار سیمه کلوین؛ محدوده مقاومت داخلی ۰.۱mΩ تا ۲۰۰Ω و ولتاژ باتری ±۱۰۰V، دارای PASS/FAIL، ثبت نمودار، باتری شارژی ۲۰۰۰mAh و USB Type-C.
موجود در انبار
توضیحات
تستر مقاومت داخلی باتری ZOYI مدل ZT-XR1
تستر مقاومت داخلی باتری ZT-XR1 یک ابزار حرفهای ۲ در ۱ برای ارزیابی سلامت باتری و انجام اندازهگیریهای دقیق الکتریکی است. زویی در این مدل یک تستر مقاومت داخلی باتری با روش چهار سیمه کلوین را در کنار مولتی متر دیجیتال True RMS با نمایش ۲۵۰۰۰ کانت قرار داده است. نمایشگر رنگی TFT با اندازه ۲.۴ اینچ، مقدار ولتاژ و مقاومت داخلی، حدود بالا و پایین و وضعیت PASS/FAIL را واضح نشان میدهد و در حالت مولتی متر نیز امکان مشاهده نمودار تغییرات اندازهگیری را فراهم میکند.

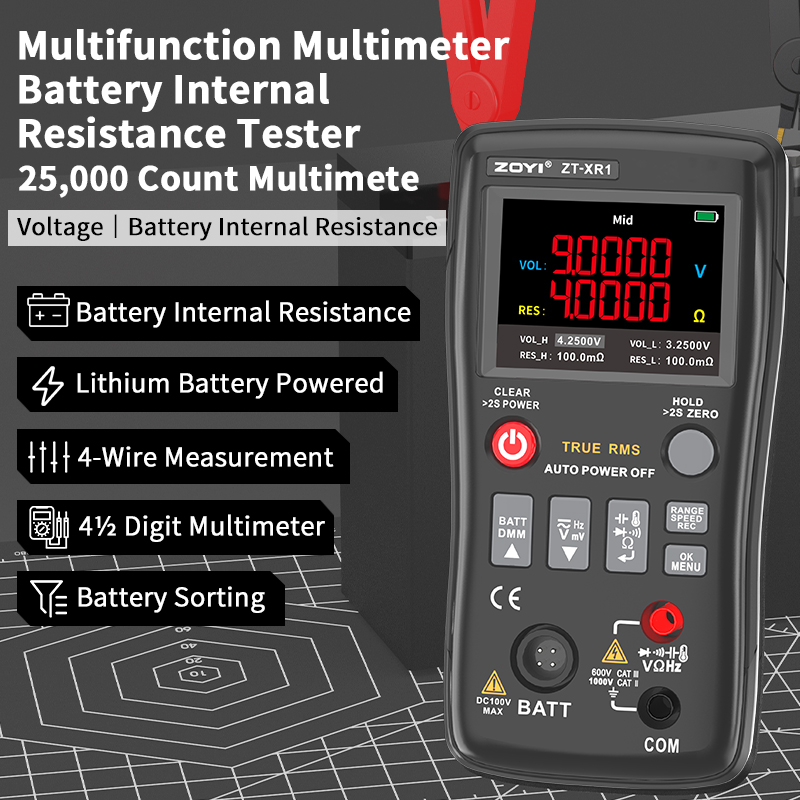

مزایای اصلی ZT-XR1
- طراحی ۲ در ۱: تستر مقاومت داخلی باتری + مولتی متر True RMS
- اندازهگیری همزمان ولتاژ DC و مقاومت داخلی باتری
- اتصال حرفهای چهار سیمه کلوین با سوکت Aviation برای کاهش خطای مقاومت سیم و اتصال
- محدوده تست مقاومت داخلی از ۰.۱ میلیاهم تا ۲۰۰ اهم با دقت ±۰.۵٪
- محدوده ولتاژ باتری ±۱۰۰ ولت با دقت ±۰.۲٪
- سه سرعت اندازهگیری ۱، ۲ یا ۴ ثانیه برای هر قرائت
- نمایشگر رنگی ۲.۴ اینچ، رزولوشن ۲۵۰۰۰ کانت و نرخ نمونهبرداری ۳ بار در ثانیه
- تنظیم حد بالا و پایین و نمایش سریع PASS/FAIL برای دستهبندی باتریها
- رنج خودکار یا دستی، Data Hold، REL و ثبت MAX/MIN/AVG
- باتری لیتیومی داخلی ۲۰۰۰mAh و شارژ USB Type-C

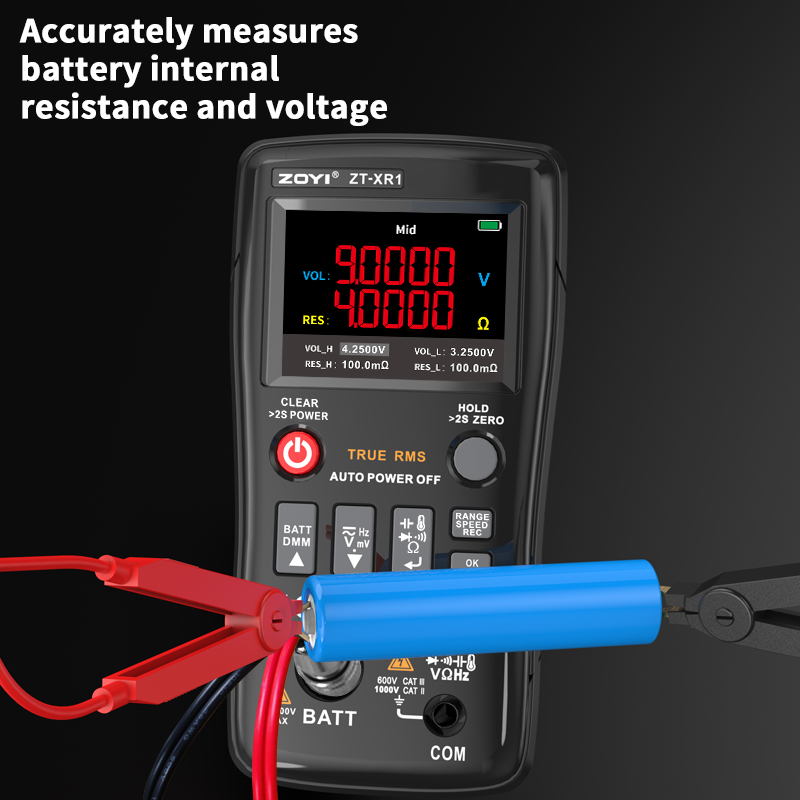

تست مقاومت داخلی باتری با روش چهار سیمه کلوین
در روش چهار سیمه کلوین، مسیر اعمال سیگنال از مسیر سنجش ولتاژ جدا است؛ به همین دلیل مقاومت کابلها و نقاط تماس اثر بسیار کمتری بر نتیجه دارد. ZT-XR1 برای این بخش از ورودی Aviation و پراب مخصوص استفاده میکند و برای بررسی باتریهای لیتیوم یون، لیتیوم پلیمر، نیکل متال هیدرید، آلکالاین، باتری سکهای و سرب اسیدی مناسب است. امکان تنظیم سرعت نمونهبرداری، محدودههای هشدار بالا و پایین، ثبت روند و صفر کردن مقاومت پراب، کار دستهبندی و مقایسه سلولها را سریعتر میکند.
| مشخصه تست باتری | مقدار |
|---|---|
| کمیتهای قابل اندازهگیری | ولتاژ باتری و مقاومت داخلی |
| محدوده ولتاژ | ±۱۰۰V DC |
| دقت ولتاژ | ±۰.۲٪ |
| محدوده مقاومت داخلی | ۰.۱mΩ تا ۲۰۰Ω |
| دقت مقاومت داخلی | ±۰.۵٪ |
| سرعت اندازهگیری | ۱، ۲ یا ۴ ثانیه برای هر قرائت |
| روش اتصال | چهار سیمه کلوین با سوکت Aviation |
| امپدانس خروجی | ۱۰۰Ω |
مشخصات مولتی متر ۲۵۰۰۰ کانت True RMS

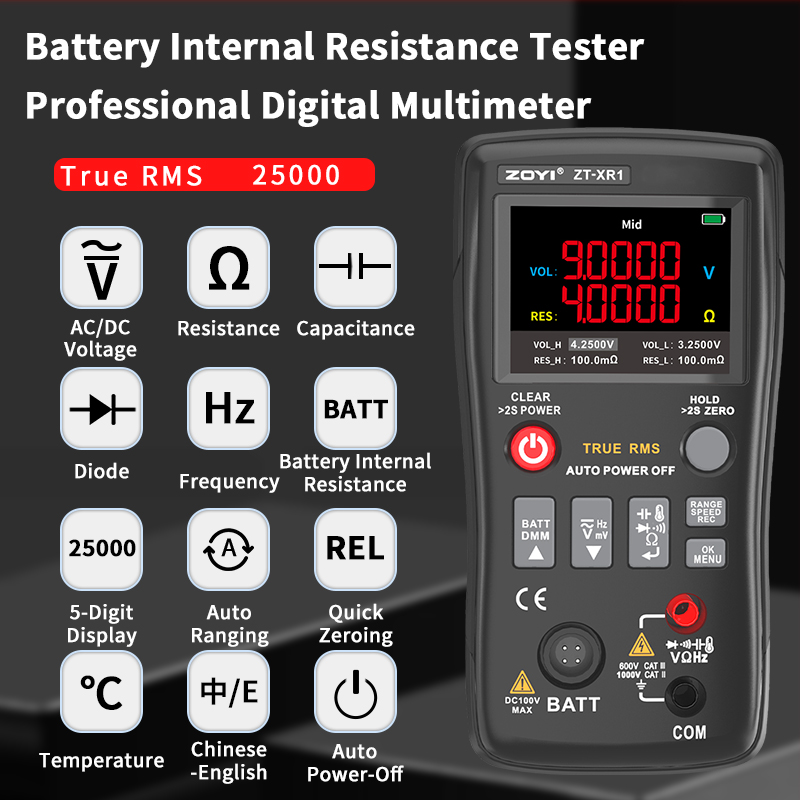

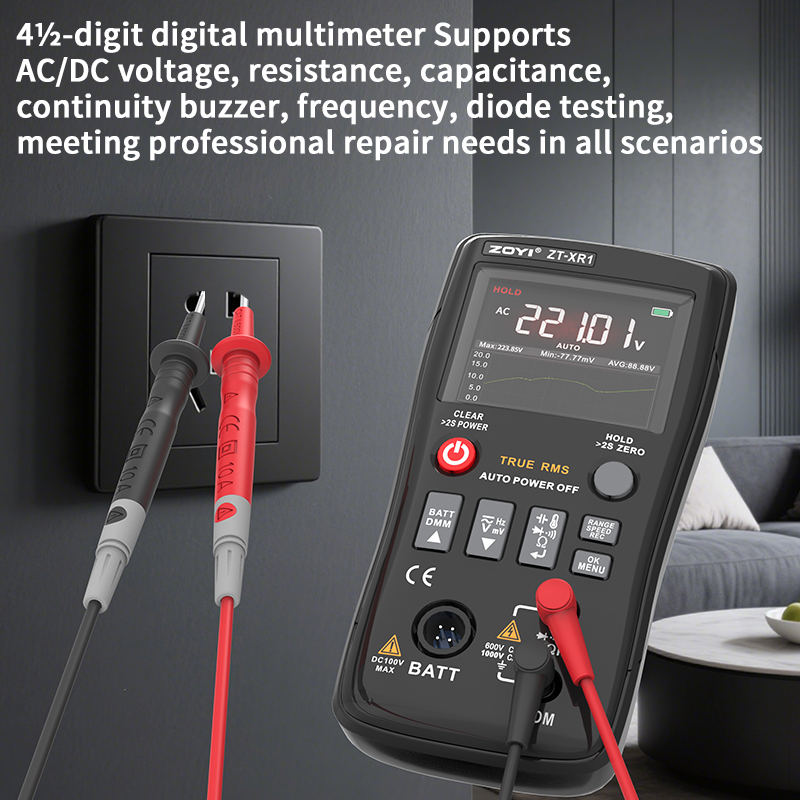

ZT-XR1 علاوه بر تست باتری، یک مولتی متر کامل برای اندازهگیری ولتاژ AC/DC، مقاومت، ظرفیت خازن، فرکانس و دما است. تست دیود و پیوستگی با بیزر نیز در دسترس قرار دارد. انتخاب رنج بهصورت خودکار یا دستی انجام میشود و قابلیتهای Data Hold، اندازهگیری نسبی REL و ثبت MAX/MIN/AVG برای عیبیابی و تحلیل تغییرات سیگنال کاربرد دارند.
| کمیت | محدوده اندازهگیری | بهترین تفکیکپذیری / دقت پایه |
|---|---|---|
| ولتاژ DC | ۲.۵۰۰۰V تا ۱۰۰۰.۰V؛ بخش mV از ۲۵.۰۰۰ تا ۲۵۰.۰۰mV | ۰.۰۰۱mV؛ دقت پایه ±(۰.۰۵٪+۳) |
| ولتاژ AC | ۲.۵۰۰۰V تا ۷۵۰.۰V؛ بخش mV از ۲۵.۰۰۰ تا ۲۵۰.۰۰mV | ۰.۰۰۱mV؛ دقت پایه ±(۰.۵٪+۳) |
| پاسخ فرکانسی ولتاژ AC | ۴۰Hz تا ۱kHz | — |
| مقاومت | ۲۵۰.۰۰Ω تا ۲۵۰.۰MΩ | ۰.۰۱Ω؛ دقت پایه تا ±(۰.۲٪+۳) |
| ظرفیت خازن | ۹.۹۹۹nF تا ۹۹.۹۹mF | ۰.۰۰۱nF |
| فرکانس | ۹.۹۹۹Hz تا ۹۹۹.۹kHz | ۰.۰۰۱Hz |

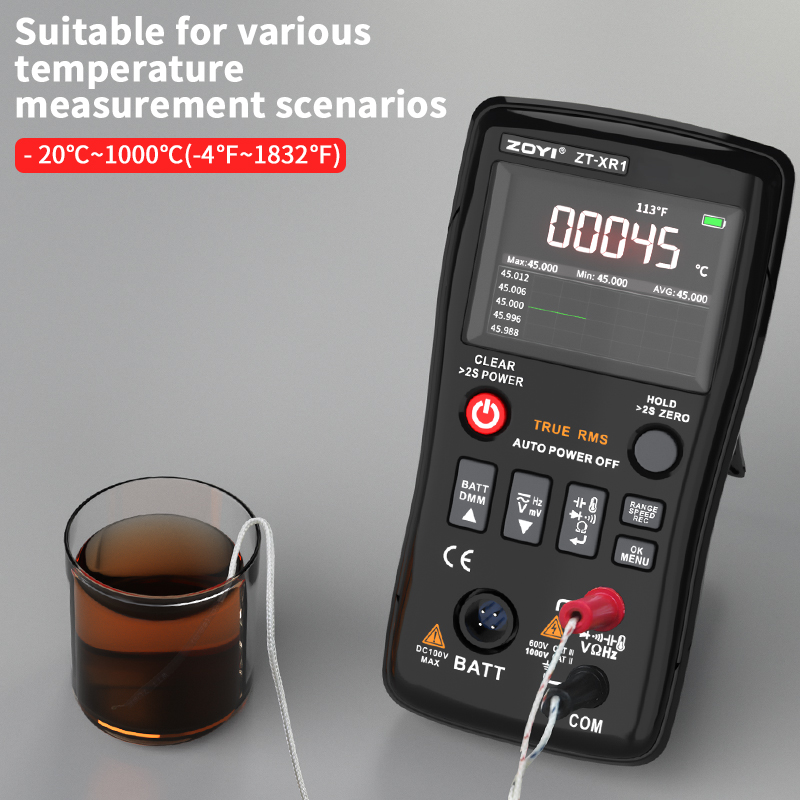

| دما | ۲۰- تا ۱۰۰۰°C / منفی ۴ تا ۱۸۳۲°F | ۱ درجه؛ ±(۲.۵٪+۵) |
| دیود و پیوستگی | دارد | بیزر پیوستگی |
نمایشگر، ثبت داده و تنظیمات
نمایشگر TFT دستگاه ۲۵۰۰۰ کانت است و با نرخ ۳ قرائت در ثانیه بهروزرسانی میشود. روشنایی از ۱۰ تا ۱۰۰ درصد، صدای بیزر از ۰ تا ۱۰۰ درصد و خاموشی خودکار از ۵ تا ۱۲۰ دقیقه قابل تنظیم است؛ در صورت نیاز میتوان خاموشی خودکار را غیرفعال کرد. زبانهای انگلیسی و چینی، هشدار کاهش شارژ باتری، کالیبراسیون کاربر و ارتقای Firmware از طریق USB Type-C نیز پشتیبانی میشوند.
طراحی، باتری و شرایط کاری

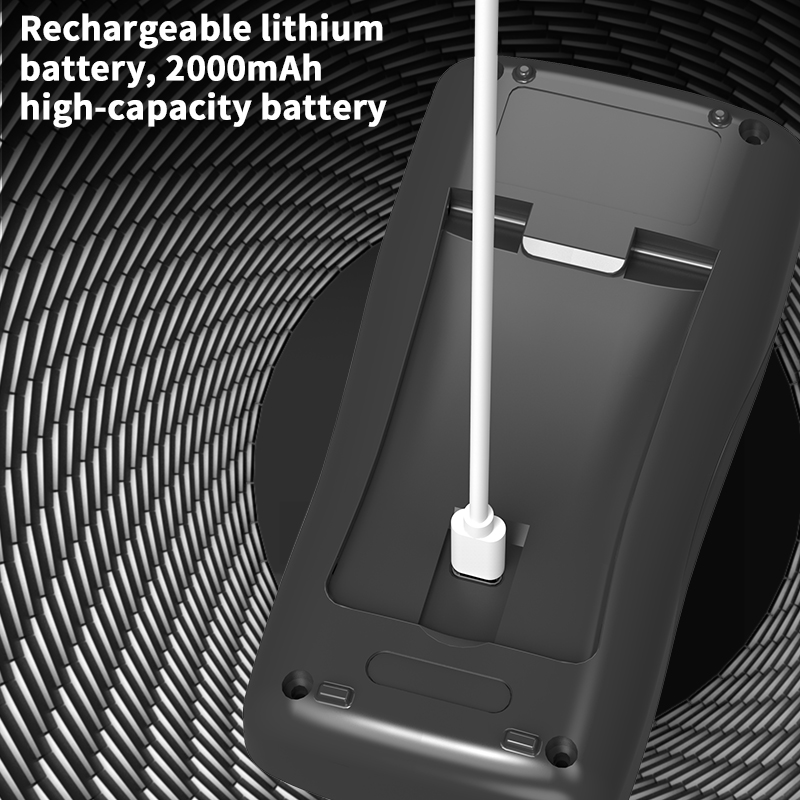

بدنه ABS+TPE با ابعاد ۱۴۹ × ۷۶ × ۳۳.۵ میلیمتر ساخته شده و وزن دستگاه همراه باتری داخلی ۱۹۱ گرم است. باتری لیتیومی قابل شارژ ۲۰۰۰ میلیآمپرساعت انرژی مورد نیاز را تأمین میکند. محدوده دمای کاری ۰ تا ۴۰ درجه سانتیگراد با رطوبت کمتر از ۷۵ درصد و محدوده نگهداری ۲۰- تا ۶۰ درجه با رطوبت کمتر از ۸۰ درصد است.
کاربردهای تستر مقاومت داخلی باتری ZT-XR1
- سنجش سلامت و مقایسه سلولهای پک باتری
- تعمیر و نگهداری باتری ابزارهای شارژی و تجهیزات صنعتی
- بررسی باتریهای سیستم برق اضطراری و ذخیره انرژی
- کنترل کیفیت و دستهبندی باتری در خطوط تولید و آزمایشگاه
- عیبیابی بردها و تجهیزات الکترونیکی با مولتی متر True RMS
نکات مهم ایمنی
در حالت تست باتری فقط ولتاژ DC را به ورودی BATT متصل کنید و از اعمال ولتاژ AC به این ورودی بپرهیزید. هنگام اندازهگیری مقاومت یا ظرفیت، مدار باید بیبرق باشد و خازنها کاملاً تخلیه شوند. برای ولتاژهای DC بالاتر از ۳۶ ولت یا AC بالاتر از ۲۵ ولت، الزامات ایمنی و فاصله انگشت از قسمت فلزی پراب را رعایت کنید. پیش از تغییر عملکرد دستگاه، پرابها را از مدار جدا کنید.
توضیحات تکمیلی
| نوع دستگاه | دستگاه اندازهگیری دیجیتال ۲ در ۱؛ تستر مقاومت داخلی باتری و مولتیمتر دقیق True RMS |
|---|---|
| نمایشگر | TFT رنگی ۲.۴ اینچ با نمایش ۲۵۰۰۰ کانت |
| نرخ نمونهبرداری | ۳ قرائت در ثانیه |
| انتخاب رنج | خودکار و دستی (Auto/Manual) |
| قابلیتهای مولتیمتر | True RMS، نگهداری داده (Data Hold)، اندازهگیری نسبی (REL)، نمایش MAX/MIN/AVG، ثبت منحنی شکل موج، نور پسزمینه، هشدار باتری ضعیف و خاموشی خودکار |
| کمیتهای تستر باتری | ولتاژ باتری و مقاومت داخلی |
| ورودی تستر باتری | سوکت هوانوردی (Aviation) با اتصال چهار سیمه LCUR/HCUR/LPOT/HPOT؛ حداکثر ورودی ۱۰۰V DC و ورود ولتاژ AC ممنوع |
| محدوده ولتاژ تستر باتری | ±۱۰۰V DC |
| دقت ولتاژ تستر باتری | ±۰.۲٪ |
| محدوده مقاومت داخلی باتری | ۰.۱mΩ تا ۲۰۰Ω |
| دقت مقاومت داخلی باتری | ±۰.۵٪ |
| سرعت اندازهگیری تستر باتری | ۱، ۲ یا ۴ ثانیه برای هر قرائت |
| امپدانس خروجی تستر باتری | ۱۰۰Ω |
| ولتاژ DC مولتیمتر | محدودهها: ۲۵.۰۰۰mV، ۲۵۰.۰۰mV، ۲.۵۰۰۰V، ۲۵.۰۰۰V، ۲۵۰.۰۰V و ۱۰۰۰.۰V؛ تفکیکپذیری ۰.۰۰۱mV تا ۰.۱V؛ دقت رنجهای V برابر ±(۰.۰۵٪+۳) و رنجهای mV برابر ±(۰.۵٪+۳) |
| ولتاژ AC مولتیمتر | محدودهها: ۲۵.۰۰۰mV، ۲۵۰.۰۰mV، ۲.۵۰۰۰V، ۲۵.۰۰۰V، ۲۵۰.۰۰V و ۷۵۰.۰V؛ تفکیکپذیری ۰.۰۰۱mV تا ۰.۱V؛ دقت رنجهای V برابر ±(۰.۵٪+۳) و رنجهای mV برابر ±(۰.۸٪+۳)؛ پاسخ فرکانسی ۴۰Hz تا ۱kHz |
| اندازهگیری مقاومت | رنجهای ۲۵۰.۰۰Ω تا ۲۵۰.۰MΩ؛ بهترین تفکیکپذیری ۰.۰۱Ω؛ دقت بسته به رنج از ±(۰.۲٪+۳) تا ±(۵.۰٪+۵) |
| اندازهگیری ظرفیت خازنی | رنجهای ۹.۹۹۹nF تا ۹۹.۹۹mF؛ بهترین تفکیکپذیری ۰.۰۰۱nF؛ دقت بسته به رنج از ±(۲.۰٪+۵) تا ±(۵.۰٪+۲۰) |
| اندازهگیری فرکانس | رنجهای ۹.۹۹۹Hz تا ۹۹۹.۹kHz؛ بهترین تفکیکپذیری ۰.۰۰۱Hz؛ دقت ±(۲.۰٪+۲) در رنج ۹.۹۹۹Hz و ±(۰.۱٪+۲) در رنجهای بالاتر |
| اندازهگیری دما | ۲۰- تا ۱۰۰۰°C / ۴- تا ۱۸۳۲°F؛ تفکیکپذیری ۱°C / ۱°F؛ دقت ±(۲.۵٪+۵) |
| تست دیود و پیوستگی | دارد؛ تست پیوستگی همراه بیزر |
| تنظیمات دستگاه | زبان چینی و انگلیسی؛ روشنایی قابل تنظیم ۱۰ تا ۱۰۰٪؛ خاموشی خودکار قابل تنظیم ۵ تا ۱۲۰ دقیقه یا غیرفعال؛ صدای بیزر قابل تنظیم ۰ تا ۱۰۰٪ |
| باتری و شارژ | یک باتری لیتیومیون داخلی ۲۰۰۰mAh؛ شارژ از طریق USB Type-C با منبع DC 5V |
| مشخصات مکانیکی، محیطی و گارانتی | جنس بدنه ABS + TPE, ابعاد ۱۴۹ × ۷۶ × ۳۳.۵mm, وزن ۱۹۱g با باتری داخلی, شرایط کارکرد: دمای ۰ تا ۴۰°C و رطوبت کمتر از ۷۵٪, شرایط نگهداری: دمای ۲۰- تا ۶۰°C و رطوبت کمتر از ۸۰٪, گارانتی سازنده: ۱ سال |
| ورودیهای مولتیمتر | ترمینال VΩHz برای اندازهگیری ولتاژ AC/DC، مقاومت، پیوستگی، دیود، ظرفیت خازنی، دما و فرکانس؛ ترمینال COM مشترک برای همه اندازهگیریها |
